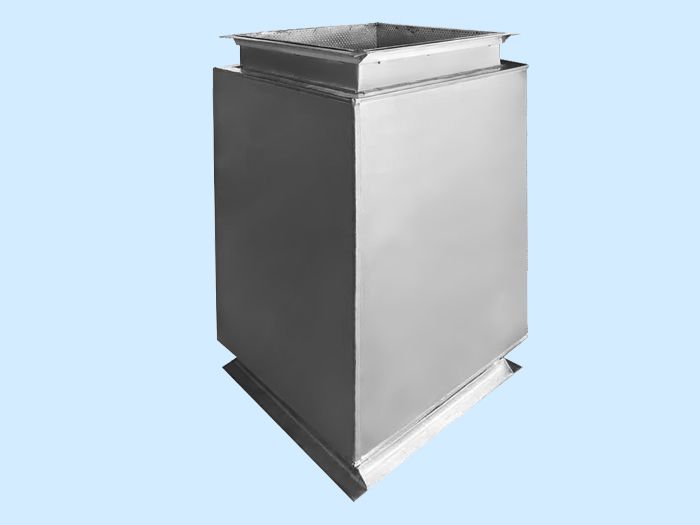

微穿孔板消聲器是利用微穿孔板吸聲結構制成的一種新型消聲器。不用任何多孔吸聲材料,只在厚度小于1mm的薄金屬板上鉆許多微孔,這些微孔的孔徑一般為0.5~1mm左右,穿孔率在1%~3%之間,在穿孔板后留有一定的空腔,就成為微穿孔板吸聲結構。微穿孔板是高聲阻、低聲質量的吸聲元件。
微穿孔板聲學結構在消聲技術領域有十分廣泛的應用,微穿孔板消聲器用金屬穿孔薄板制成,常見的微穿孔板可用鋼板 (管)、不銹鋼板 (管)、合金板(管)等材料制作,由于微穿孔板后的空氣層內可填裝多孔性巖棉材料,即利用吸聲材料的阻性吸聲原理,進一步達到降噪消聲目的。其吸聲系數高,吸收頻帶寬,壓力損失很小,氣流再生噪聲低,且易于控制。為獲得寬頻帶高吸收效果,一般用雙層微穿孔板結構。微穿孔板與外殼之間以及微穿孔板之間的空腔尺寸大小按需要吸收的頻帶不同而異,吸收低頻、中頻、高頻時,空腔尺寸依次為150~200mm、80~120mm和30~50mm,雙層結構的前腔深度一般應小于后腔,前后腔深度之比不大于1:3,前部接近氣流的一層微穿孔板穿孔率應高于后層,為減小軸向聲傳播的影響,可在微穿孔板消聲器的空腔內每隔500mm左右加一塊橫向隔板。
微穿孔板消聲器具有如下的特點:
1、不僅具有阻抗復合式消聲器的特點,而且有較寬的消聲頻帶;
2、可用金屬結構代替消聲材料,同時它還有耐高溫、耐油、防水、防火和防腐蝕等特性;
3、微穿孔板穿孔率低,表面光潔,氣流的阻力小,適用于阻損要求小的設備;
4、氣流再生噪聲低,適用于較高速氣流的情況,尤其適用于放空排氣;
5、可用于對衛生環境要求嚴格的醫藥、食品等行業。
